產品名稱:YZ系列液壓泵站
更新時間:2021/1/22 17:36:10

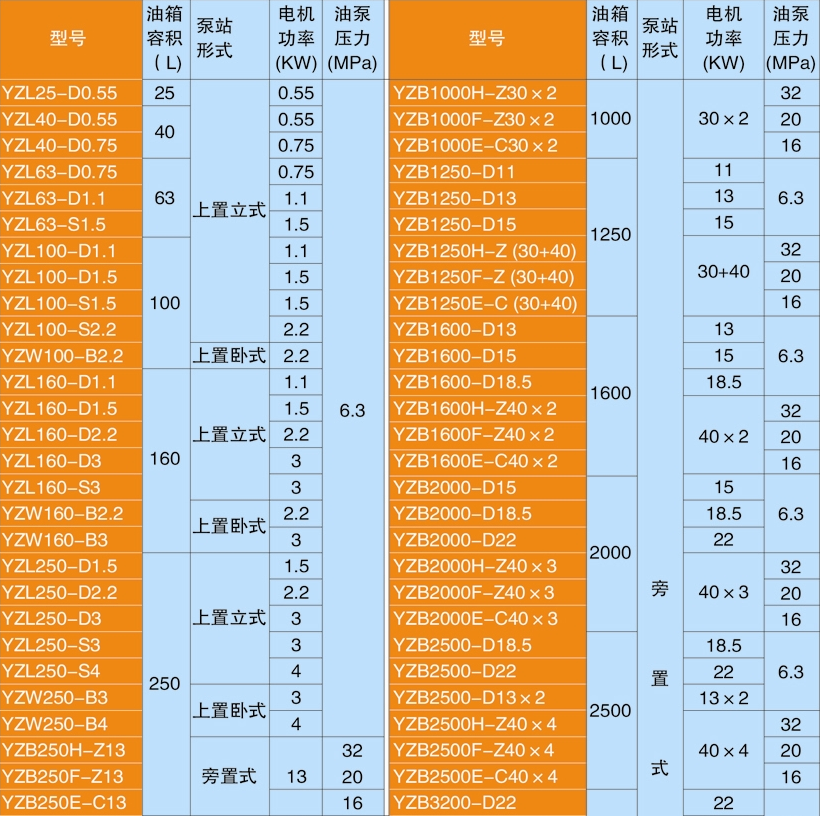

YZ系列液壓泵站型號選擇:
YZL160ED2.2G
YZ:液壓泵站
L:結構形式 L=設置立式;W=上置臥式;B=旁置式
160:油箱容積(升)
E:壓力等級 無標記=6.3MPa;E=16MPa;F=21MPa;H=31.5MPa
D:油泵類型:D=單級葉片泵;S=雙級葉片泵;B=變量葉片泵;C=齒輪泵;Z=柱塞泵
2.2:電動機功率(千瓦)
G:回路連接形式 無標記=集成塊式;G=板式元件管路連接
標記示例:電機-泵裝置上置立式,油箱容積160升,采用單級葉片泵,電動機功率2.2千瓦,工作壓力6.3MPa集成塊式的液壓系站。
可標記為:YZL160-D2.2
YZ系列液壓泵站使用調整要點
1、液壓泵站用油及工作條件
推薦采用32#和46¥抗磨液壓油。適宜的油溫為30~55℃,當油溫低于15℃或大于60℃時禁止運行,為調節油溫可事先加熱或冷卻。
液壓油一般使用1~6個月應更換一次,并清洗油箱,去除污垢塵埃。
液壓傳動忌諱油液變臟變質,否則塵埃糊在吸油過適器上,產生噪音加劇。使油泵壽命降低,所以要經常保持油液潔凈。
2、外接控制線引入及閥控制電壓
外接電氣控制線由電氣盒引入,注意電機轉向應與油泵上所標識的箭頭方向一致。
電磁閥的控制電壓:交流電磁鐵一般為202V,直流電磁鐵為24V,控制電壓要與電磁鐵標牌所示的相一致。
對于帶記憶元件的電磁閥應短時通電。
3、油泵電機的啟動
液壓泵站的油泵電機啟動與其它機械一樣,要求空載(卸荷)啟動,待短暫運行后,再加載工作,一般情況下,工作過程中不宜頻繁啟閉電機。
在低溫啟動時,需調整溢流閥為1/2的額定壓力,再反復點動電機,使溢流閥全溢流,給液壓油加溫,待溫度升高至20℃左右,再投入正常運行。(有加熱器的可直接加熱升溫)
4、一般配機調整順序
(1)將液壓泵站擦拭清理干凈后安裝,用地腳螺釘固定(小容量液壓泵站可直接放在地板上),調平清洗后注油。
(2)參照液壓原理和液壓管路圖鋪設管路。
(3)參照電氣原理圖引入電氣控制線。
(4)將全部壓力閥調節手柄放松(一般為逆時針旋轉),點動電機,檢查轉向,讓轉向正確。
(5)啟動電機,對于定量泵系統需調節溢流閥,對于變量泵先調節流量再調節溢流閥系統使用壓力,注意消除外接管路漏油。
(6)依次調整壓力閥、流量閥到規定狀態,手動電磁換向閥,檢查執行機構動作是否正確。
(7)用電氣調試循環,檢查主機動作是否正常。
(8)調試電氣、液壓擋鐵至規定位置,行程發信。
(9)用電氣調試循環,調節流量閥,保證運動速度,完成規定置換。
(10)用電氣半自動循環,連續運行半小時,確認無誤,力量、速度滿足要求,即可投入半自動或自動循環正常工作。
上置立式
油箱總高度尺寸按集成塊多少或電機而定。
上置臥式
油箱總高度尺寸按集成塊多少或電機而定。
旁置式
油箱總高度尺寸按集成塊多少而定。
占地按電機-泵裝置大小而定。
